冬季施工由於施（shī）工條件及環境不（bú）利，是工程質量事故（gù）的多發季節，尤以混凝土工程（chéng）、地基基（jī）礎（chǔ）工程居多。如何在冬季施工、搶趕工期的（de）條件下保證項目的質量目標，是施（shī）工技術和施工組織的難點。

當下已步入冬季，那麽下麵我們就（jiù）來聊一聊大家在進行冬施得時候最需（xū）要注意的是那些呢（ne）？

冬季施工主要的技術措（cuò）施

（一）土方工程

1．土方開挖

1）工程主要土建基礎、地下給排水管線（xiàn）尚未施工，土方開（kāi）挖工程量較大。

2）開挖麵積較小的溝槽或凍土層較薄的砂質土壤、砂質粘土以及不具備其它方法的條件下開挖土方時，采取人工開（kāi）挖，采用撬棍、鋼釺、尖鎬施（shī）工。

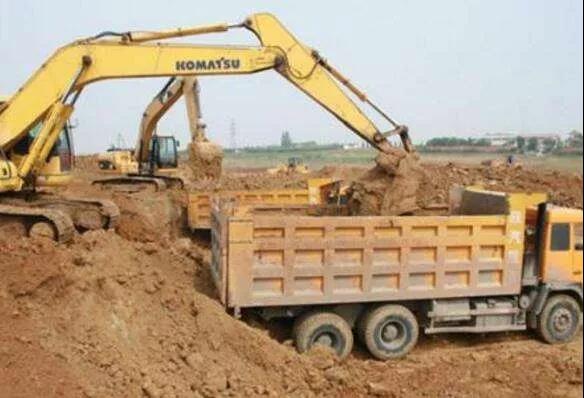

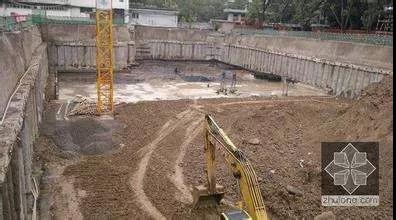

3）大型基礎采用機械大開挖、人工清底。

2．土方回填

1）把回填用土預先保溫。在入冬以前將挖土堆積（jī）一處進（jìn）行嚴密保溫，等冬季需要回填時，將內部含有一定熱量的土挖出進行回填。

2）在冬（dōng）季（jì）挖土中將不凍土堆在一起加以覆蓋，防止凍結，留（liú）作回填（tián）用料。

3）土方回填應嚴（yán）格按（àn）照冬季施工的有（yǒu）關要求進行，基坑、基槽等完畢後允許用含有用凍土塊的土回填時，凍（dòng）土顆粒直（zhí）徑不得大於15cm，而且含量不得超過（guò）填土總體（tǐ）積的15%。凍土塊應均勻分布，逐層（céng）壓實。

4）回填地下的管道溝槽時（shí），管頂上50cm厚（hòu）範圍內不得用凍土回填；構築物及有路麵的道路，路基範圍內的（de）管溝（gōu）不得用凍（dòng）土回填。

5）所有回（huí）填的地方均必須排除積水，清除冰塊（kuài）等雜物，其每層填鋪厚度，應比夏季小為宜，一般不超過（guò）20cm。回填土工（gōng）作應（yīng）連續進行（háng），防止基土或已填土層受凍。

3．土方防凍

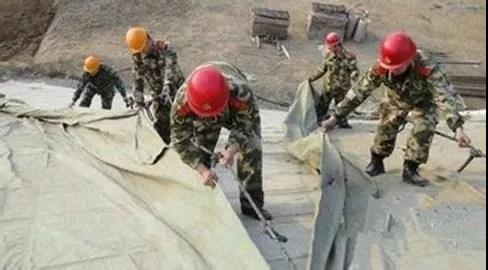

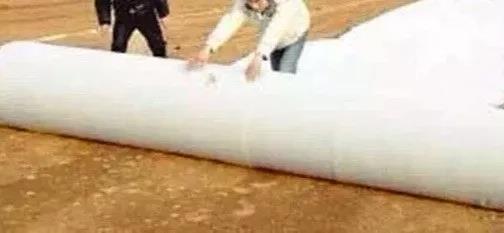

1）對冬（dōng）季待開挖（wā）的地基土要進行保溫防凍工作。土的防凍工作必須在凍結前進行，采取覆蓋保溫材料法。開挖完的基坑基底土層要做好保溫防凍工作。

2）已挖（wā）的溝槽鋪（pù）設在溝底表麵，靠近溝壁處的棉氈或草袋要加厚。未開（kāi）挖的溝槽，棉氈或草袋鋪設寬度（dù）為土層凍結深度的兩（liǎng）倍與溝槽寬度之（zhī）和。

3）土方開（kāi）挖完畢，要（yào）立（lì）即施工（gōng）上部基礎，防止基土（tǔ）遭受凍結，如有間歇（1～2天）要覆（fù）蓋岩棉被等保溫，如果（guǒ）間歇時間較長，要在地基上預（yù）留一層鬆散土層（200～300mm）不挖除，並（bìng）用保溫（wēn）材料覆蓋，待基礎施工時再清除到設計標高（gāo）。

4）凍土的一次鬆碎量要（yào）根據挖運能力和氣候條件確定，鬆碎（suì）後的凍土要挖掘清除，避免（miǎn）重新凍結。

4．春融（róng）期間（jiān）在凍土地基上施工

1）施工（gōng）放線（xiàn）時要確定對凍深的影響，核對基槽開挖後殘（cán）留（liú）凍土層的可能均（jun1）一程度，基槽挖完後應立即驗槽（cáo），合格後方（fāng）可施工墊層。

2）施（shī）工前應仔細檢查、清除基槽周圍的積水（shuǐ）和積冰，以防止積水和融化冰水流入基槽內，引起基槽（cáo）內地基土凍融性質改變而產生不應有的凍融沉降。

3）在凍土地基上進行基礎砌築時，各部位應（yīng）同時進行（háng），嚴禁局部晾（liàng）曬。基礎砌築過程中，應隨砌隨填基坑側土，並分層夯實，以使基礎下（xià）凍層均勻融化（huà）。

4）應切實做好施工場地的排水溝。施工過程中，嚴禁雨水或施（shī）工用水等浸泡基槽。

（二）鋼筋工程

1、鋼筋冷拉

（1）鋼筋負溫冷拉時,可采用控製（zhì）應力法或控製（zhì）冷（lěng）拉率方法.對於不能分清爐批（pī）的熱軋鋼（gāng）筋冷拉,不宜采用控製冷拉率的方法.

（2）在負溫條件下采（cǎi）用控製應力方法冷拉鋼筋時,由於伸長率隨溫度降低而減少,如控製應力（lì）不變,則伸長率不足（zú）,鋼筋強度將達不到設計（jì）要求,因此在（zài）負溫下冷拉的控製應力應較常溫提高（gāo）.冷拉控製應力最大冷拉率應符合一定要求

2、鋼筋負溫（wēn）焊接

（1）從事鋼筋焊接施工的施工人員必須持有焊工上（shàng）崗證,才可上崗操作.

（2）負溫下鋼筋焊接施工,可采用（yòng）閃光對焊,電弧焊(幫條,搭接,坡口焊)及電渣壓力焊等焊接方法（fǎ）.

（3）焊（hàn）接鋼筋應盡量（liàng）安排在室內進行,如必須在室外（wài）焊接,則環（huán）境溫度不宜太低,在風雪天氣時,還應有一定的遮蔽措施（shī）.焊接（jiē）未冷卻的接頭,嚴禁碰到冰雪.

（4）閃光對焊:

1)負溫閃光對焊,宜采用預熱閃光焊或閃光—預熱—閃光焊工藝.鋼筋端麵比（bǐ）較平整時,宜采用預熱閃光焊;端麵不平整時,宜（yí）采用閃光—預熱—閃光焊工藝.

2)與常溫（wēn）焊（hàn）接相比,應采取相應的措施,如增加調伸長度10%至20%左右,提高預熱時的接（jiē）觸壓力,增（zēng）長（zhǎng）預熱間歇時間.

3)施焊時選（xuǎn）用的參數可根據焊件的鋼種,直徑,施焊溫度和焊工技術水平靈活選用.

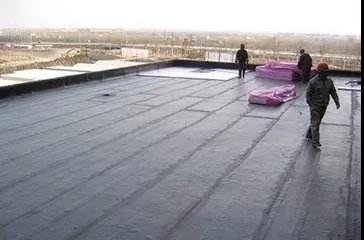

（三）屋麵工程

1、屋麵工程的冬季施（shī）工,應選擇（zé）無風晴朗天氣進行,不得在雨、雪天和五級風及其以上或基層（céng）潮濕、結冰、霜凍條件下進行。

2、屋麵各（gè）層施工前,材料應應（yīng）符合設計要求，且不得（dé）含有冰雪（xuě）、凍塊和雜質。

3、屋麵防水施工時，應先（xiān）做好排水比（bǐ）較集中的部位，應合理安排隔氣層，保（bǎo）溫層、找平層、防水層（céng）的各項工序，連續操作，已完成部位應及時覆蓋，防止受（shòu）潮與（yǔ）受（shòu）凍。穿過屋（wū）麵防水層的管道、設備或預（yù）埋件，應在防（fáng）水施工前（qián）安（ān）裝完畢並做好防水處理。

4、找平層（céng）為水泥砂漿時（shí）,砂漿的強度（dù）等級不得小於（yú）M5.

5、幹鋪的保（bǎo）溫層可在負溫下施工；采用瀝青膠結的保溫層應在氣溫不低於0℃時施（shī）工；采用水泥、石灰或其他（tā）膠（jiāo）結料膠結的保溫層應在（zài）氣（qì）溫不低於5℃時施（shī）工。當氣溫低（dī）於上述要求時，應采取保溫、防凍措施。

采用水泥砂漿粘貼板狀保溫材料以（yǐ）及處理板間縫隙，可采用摻有（yǒu）防凍（dòng）劑的保溫砂漿。防凍劑摻（chān）量應通過試（shì）驗確定。

幹（gàn）鋪的板狀保溫（wēn）材料在負溫施工時，板材應在基層表麵鋪平墊穩，分層鋪設。板塊上下層縫應相互錯開，縫間隙應采用同類材料的碎屑填嵌密實。

倒置式屋麵所選用材料應符合設計及本規程相關規定，施工前應檢查防水層平整度及有無結冰、霜凍或積水現象，滿（mǎn）足要求後方可施工。

6、防水工程應（yīng）選擇施工質量及信譽好的（de）單位進行施工,操作人員（yuán）均應持證上崗.

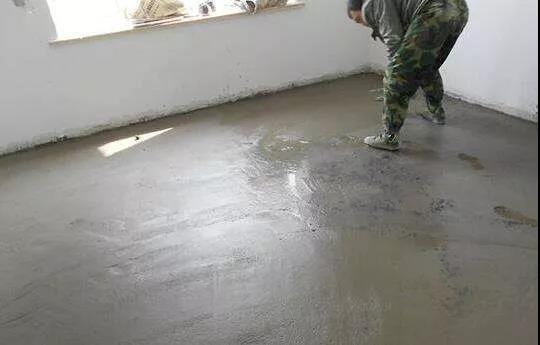

（四）地麵工程

1、室內地麵找平層（céng）,麵層施（shī）工時應（yīng）將門窗通道口進行（háng）遮蓋保溫,確保在（zài）室內溫度為5℃以上的條件下進行施工（gōng）,室外部（bù）分預計（jì）三天溫度在0℃左右時,水泥（ní）砂漿應摻1~2%的（de）鹽水溶液攪拌,並有可靠的防凍（dòng）保暖措施.

2、冬季所用水泥砂漿應采用矽酸（suān）鹽水泥和普通矽酸鹽水（shuǐ）泥,應盡量減少用水量,砂漿稠度應小（xiǎo）於5cm.

3、對於（yú）大（dà）麵積混凝土（tǔ）地坪（píng）隨搗隨抹（mò）的施工（gōng）,應在施工前做好各項準備工作,施工時適（shì）當加快澆築及振搗速度(保證（zhèng）混凝土內部密實的前提（tí）下（xià）),澆築厚（hòu）度略高於設計厚度,振搗整平後鋪設塑料薄膜（mó）,其上及時（shí）鋪蓋保溫材料（liào）. 　　

（五）砌體工程

1、材料要求（qiú）

（1）水泥宜采用普通矽酸鹽水泥,標號為32.5R,水泥（ní）不得受潮結塊.

（2）普通磚,空心磚,混凝土小型空心砌塊,加氣混凝（níng）土砌塊在砌（qì）築前,應清除（chú）表（biǎo）麵汙物,冰雪等.遭水（shuǐ）浸後凍（dòng）結（jié）的磚和砌塊不得使用.

（3）石灰膏等宜采（cǎi）取保溫防凍措（cuò）施,如遭凍結,應經融化後方可使用.

（4）砂宜采用中砂,含泥量應滿足規範要（yào）求,砂中不得含有冰塊及直徑大於1cm的凍結塊.

（5）砌築砂漿的稠度,宜比常溫施工時適當調整,並（bìng）宜通過優先選用外加劑方法來提高砂漿的稠度.在負（fù）溫條件下,砂漿的稠度可（kě）比常溫時大1~3厘米,但不得大於12厘米,以確保砂漿與磚的粘結力.

2、施工方法

（1）砌築應采用“三一砌築法”,若采用平（píng）鋪砂漿時,應使鋪灰長度（dù）滿足砂漿砌築時（shí）的（de）溫（wēn）度不致過低.

（2）嚴禁使用（yòng）遭凍（dòng）結的砂漿進行砌築.

（3）當室外溫度低於（yú）+5℃,磚,砌塊等材料不得澆水,砂漿的（de）攪（jiǎo）拌時間也應（yīng）有所增長（zhǎng）,一般為常溫攪拌時間的1.8倍（bèi）,約為2.5~3分鍾.

（4）防止砂漿在攪拌,運（yùn）輸,存放過程中的熱量損失可（kě）采用下列方法:

（1)砂（shā）漿的攪拌可在保溫棚內(棚（péng）內溫度在5℃以上)進（jìn）行,砂漿要隨（suí）拌隨用,存儲時間不超過60分（fèn）鍾,不可（kě）積存和兩次倒運。

　　2)攪拌地點應盡量靠近施工現場,以縮短運（yùn）距。

（5）砌體（tǐ）的水平及垂直灰縫的厚度應保證在8~12mm,一般宜控製（zhì）在10mm左右.

（6）控製砌體砌築（zhù）高度,每（měi）日砌築（zhù）一般高度（dù）不超過1.80m.

（7）每（měi）天收工（gōng）前,應（yīng）將頂麵（miàn）的垂直灰縫填滿,同時在砌體表（biǎo）麵（miàn）覆蓋（gài）保溫材料(如草包,塑（sù）料薄膜).

（8）現場的試塊的留設應有所增加,且在現場（chǎng）同條件下進行養護,用於檢驗現場砌築砂漿的實際強度.

（六）混（hún）凝土（tǔ）工程

1、基本要（yào）求（qiú）

（1）冬季施工的混凝土宜（yí）選（xuǎn）用矽酸鹽水泥或普通矽酸鹽水泥,水泥標號（hào）不宜低於32.5,每立方米混凝土（tǔ）中的水泥用量（liàng）不宜少於300kg,水灰比不應大於0.6,並加入早強劑.由必要時應加入防凍（dòng）劑(根據氣溫情況確定).

（2）為減少凍害,應將配合比中的用水量降至最低限度.辦法是:控製坍落度,加入減水（shuǐ）劑,優先選用高效減水劑。

（3）模板和保溫層,應在混凝土冷卻（què）到5℃後方可拆除.當混凝土（tǔ）與外界溫差大於（yú）20℃時,拆模後的混凝土表麵,應臨時覆蓋,使其（qí）緩慢冷卻.

（4）未冷卻的混凝土有較高的脆性,所以結構在（zài）冷（lěng）卻前不得遭受（shòu）衝擊荷載或動（dòng）力荷載的作用（yòng）.

2、混凝土的拌製

（1）拌製混凝土用的骨（gǔ）料必須清潔,不得含有冰雪和凍塊（kuài）,以（yǐ）及（jí）易凍（dòng）裂的物質.在摻有含鉀,鈉離子的外加劑時,不得使（shǐ）用活性骨料.在有條件的時候（hòu）,砂石篩洗應搶在零（líng）上溫度（dù）時做,並用塑料紙,油布蓋好（hǎo）。

（2）拌製摻外加劑的混凝土時,如外加劑為粉劑,可按要求摻（chān）量直接撒（sā）在水（shuǐ）泥上麵和（hé）水泥同時投入.如外加劑為液體,使用時應先配製成規定濃（nóng）度溶液,然後根據使用要求,用（yòng）規定濃度溶液配製成施工溶液.各溶液要分別置於有明（míng）顯標誌的（de）容器中,不得混淆.每班使（shǐ）用的（de）外加劑溶液應一次配成。

（3）當施工期處於0℃左右時,可在混凝土（tǔ）中添加早強劑,摻量應符合使用要（yào）求及（jí）規範規定,且應注意在添加前應做好模擬試驗,以核實有關技術（shù）措施（shī）;對於有（yǒu）限（xiàn）期拆模要求的混凝土,還應適當提高混凝土設（shè）計（jì）等級。

（4）混凝土中添（tiān）加防凍劑時（shí）,嚴禁使用（yòng）高（gāo）鋁水泥（ní）。

（5）嚴格控（kòng）製混凝土（tǔ）水灰比（bǐ）,由（yóu）骨料帶入的水分及外（wài）加劑溶液中的水分（fèn）均應從拌合水中扣除.

（6）攪拌摻有外加劑的混凝土時,攪（jiǎo）拌時間應取常溫攪拌時間（jiān）的1.5倍.

（7）混（hún）凝（níng）土拌合物的出機溫度不宜低於10℃,入模溫度不得低於5℃.

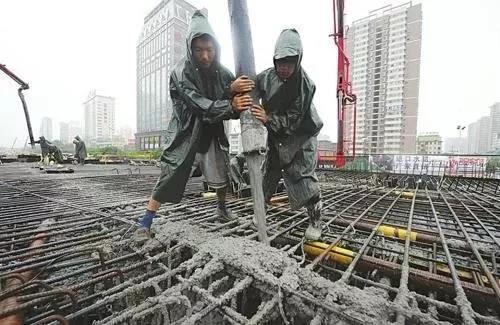

3、混凝土的運輸（shū）和澆築

（1）混凝土攪拌場地應（yīng）盡量靠（kào）近施工地點,以（yǐ）減少材料運輸過程中的熱量損失,同時（shí）也應正確選擇運輸用的容器(包括形狀,大小,保（bǎo）溫措施).

（2）混凝土澆（jiāo）築前,應清除模板和鋼筋上,特別是新老混凝土(如（rú）梁,柱交接處)交接處的冰（bīng）雪及垃圾（jī）.

（3）當采用（yòng）商品混凝土時,在澆築（zhù）前,應了（le）解（jiě）商品混凝土中摻入抗凍劑的性能,並做好相應的（de）防凍保暖措施. 　

（4）分層（céng）澆築的混凝土時,已澆築層在未（wèi）被上一層的混凝土覆蓋（gài）前,不應低（dī）於計算規定的溫度也不得低於2℃。

（5）重點工程或上部結構要連續施工的工程,混凝（níng）土應采取有效措施,以保證預期所要達到的（de）強度.

（6）預應力混凝土構件在進行孔道和立縫的灌漿前,澆（jiāo）灌部位（wèi）的混凝土必須經（jīng）預熱,並采用（yòng）熱的水泥漿（jiāng）,砂（shā）漿或混凝土,澆灌後在正溫下養護到（dào）強（qiáng）度（dù）不低於15Mpa.

（7）現場應留（liú）設同條件養護的混凝土（tǔ）試塊作為拆模依據.

4、混（hún）凝土（tǔ）的養護

（1）冬季澆築的混凝土,由正溫轉入負溫養護前,混凝土的抗壓（yā）強度不應低於設計強（qiáng）度的40%,對於C10以下的混凝土（tǔ）不得小於5Mpa.

（2）采用的保溫材料(草袋,麻袋),應保持幹燥.

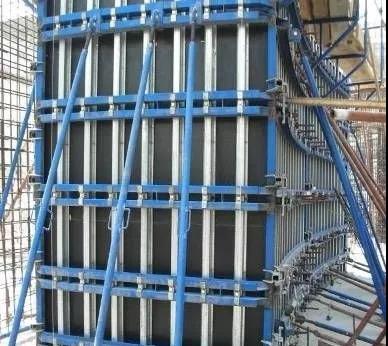

（3）在模板外部保溫時,除基礎可（kě）隨澆築隨保溫外,其它結構必須在設置保溫（wēn）材料後方可澆築混凝土.鋼模表麵可先掛草簾,麻袋（dài）等保溫材料並紮牢,然後再澆築混（hún）凝（níng）土.

（4）保溫材料不宜直接覆蓋在剛澆築完畢的混凝土層上,可先覆蓋（gài）塑料薄膜,上部再覆草袋,麻袋等保溫材料（liào）.保溫材料的鋪設厚度為:一般情況下0℃以上鋪一層;0℃以下（xià）鋪二層或三層;大體（tǐ）積混凝土澆築及二次（cì）抹麵壓實後應立即覆蓋保溫（wēn）,其（qí）保溫層厚度,材質應根據計算確（què）定.

（5）拆模後的（de）混凝土也應及時覆蓋保溫（wēn）材料,以防混（hún）凝土（tǔ）表麵溫度的（de）驟降（jiàng）而產生裂縫（féng）.

5、試件留置

　　按規範及施工要求製作,管理,養護（hù）,送檢（jiǎn）混凝土試塊.取樣與試件留置應（yīng）符合下列規定:

（1）每拌製100盤且（qiě）不超過100m3的同配合比的混凝土,取樣不得少於（yú）一次.

（2）每工（gōng）作班（bān）拌製的同一配合比的混凝土不足100盤時,取樣不得少於一次.

（3）當一次連續澆築超過（guò）1000m3時,同一配（pèi）合比的砼每200m3不得少於一次.

（4）每一樓層,同一配合比的砼,取（qǔ）樣不得少（shǎo）於一次.

（5）對有抗滲（shèn）要求的砼結構,其混（hún）凝土試件應在澆築地點（diǎn）隨機（jī）取樣.同一工程,同一（yī）配合比的砼,取樣不應少（shǎo）於一次,留置組數可根據（jù）實際需要（yào）確定.

（6）每次取（qǔ）樣應至少留置一組標準（zhǔn）養護（hù）試件,同條件養護試件的留置組數應根據（jù）實際需要確定.
