解決方案
微波毫米波RCS測試解決方案
-
方案概述
微波毫米波RCS測試解決方案主要應用於隱身性能測試與評估領域，具有RCS精確測試與評估、目標體強散射分布成像與診斷、目標局部散射特性成像分析、隱身塗層修複效果評估等功能。係統以矢量網絡分析儀或專用測試設備為核心儀器，通過外配天線、校準件、運動裝置等設備，可滿足1GHz～40GHz頻段雷達散射特性測試需要，選配擴頻設備後，可實現到750GHz毫米波太赫茲頻段的覆蓋。係統具有自動化程度高、配置靈活、測量速度快、精度高、參數種類齊全等特點。在該係統平台基礎上，中電科污草莓樱桃丝瓜秋葵榴莲黄瓜白狐科技股份有限公司還可提供近/遠場測試方法、暗室/室外場測試方案選型及場地環境設計建設，掃描架/轉台及測試儀器設備對比選型，以及全係統集成設計與施工等服務，全麵滿足用戶需求。
-
-
功能特點
-

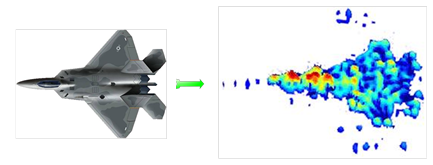

一維、二維、三維RCS成像功能
係統具備一維、二維、三維RCS成像能力，滿足用戶對各種複雜目標體散射點分布情況進行分析診斷的測試需要。
-

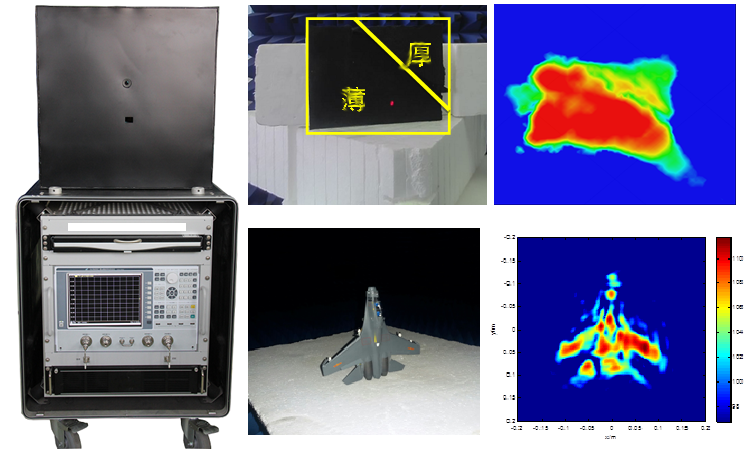

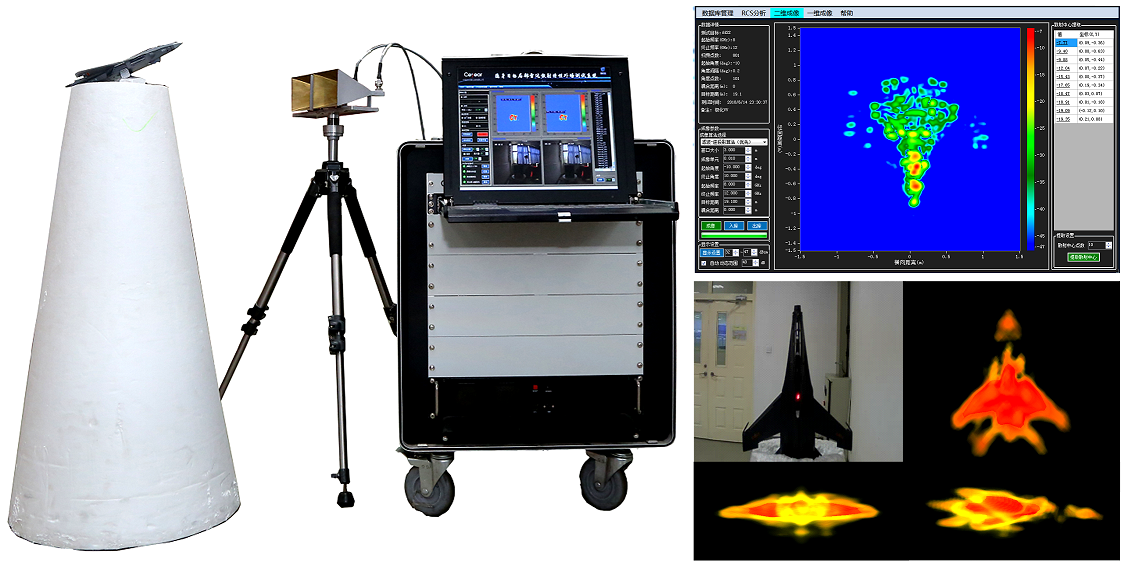

局部散射特性快速成像功能
係統采用天線陣列電掃控製技術、近場多維空間散射成像與幹擾濾波處理技術，實現了非標準外場環境下的快速成像，成像分辨率達厘米級。
-

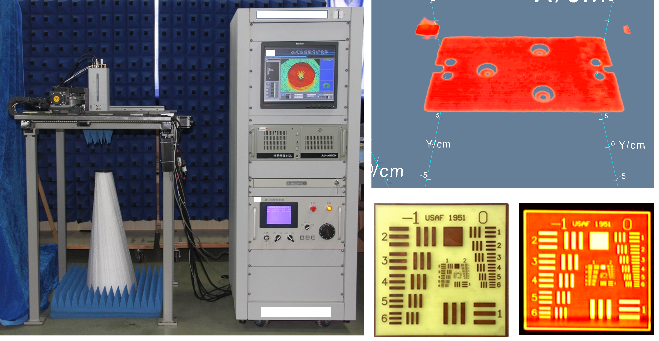

毫米波太赫茲高分辨率成像功能
利用毫米波太赫茲頻率高、帶寬大的特點，采用線性調頻或矢網步進頻工作體製，配合運動掃描裝置和天線陣列，快速獲取待測目標表麵和內部結構信息，實現高分辨率三維層析成像，可廣泛用於複合材料檢測、內部缺陷判斷、生產線檢測等無損檢測領域。
-
近場測試外推遠場RCS技術
具備近場測試外推遠場RCS能力，可在用戶已有場地條件下實現更大尺寸目標、更高工作頻段散射特性測試，為場地受限用戶提供測試解決方案。
-
多域測量功能
除提供基本的頻率掃描測量外，還可利用時頻域轉換技術，實現測試結果的時域顯示，便於目標散射特性一維分布規律的查看；係統支持角域測量模式，可在點頻狀態下，測試目標不同角度的散射數據，便於進行目標不同方位散射特性的測試與評估。
-
RCS測量校準功能
軟件提供了完備的RCS校準算法，可有效消除係統誤差與隔離誤差對測量結果的影響，提高測量精度；係統校準軟件支持金屬球、金屬平板、金屬圓柱、三麵角反射器、兩麵角反射器等多種常用校準件，提高用戶選擇的靈活性。
-
硬件時域門功能
可選配硬件時域門控裝置，結合專用脈衝測量控製軟件，可實現脈衝調製信號的發生與測量。實現幹擾信號與目標回波的硬件時域分離，大大提高RCS測量精度。
-
獨立的外部中頻輸入接口
主機提供專門的外部中頻信號接入硬件接口與軟件控製菜單，可直接接收並處理7.606MHz中頻信號，係統可根據用戶需要靈活配置外混頻方案，提高係統的通用性與使用靈活性。
-
-
典型應用
微波毫米波RCS測試解決方案具有散射截麵測量功能、散射成像功能，擁有豐富的硬件接口與靈活通用的軟件平台，可為多種應用場合下的散射截麵測試與成像係統搭建提供基礎型通用化平台，通過不同的係統組合可滿足微波暗室、標準外場、室內緊縮場、試驗外場等多種場景下的散射特性測試需求。

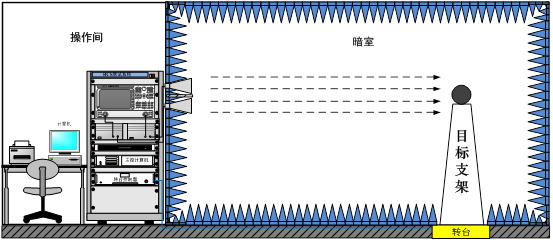

遠場RCS測試應用

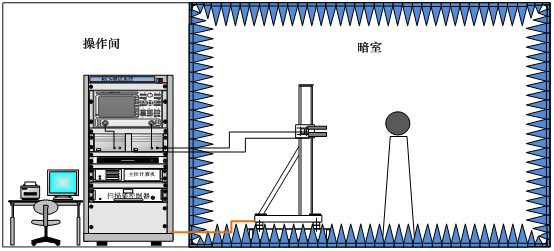

近場RCS測試應用

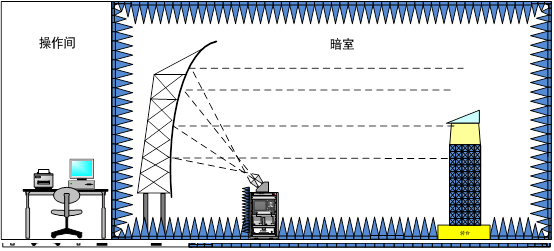

緊縮場RCS測試應用

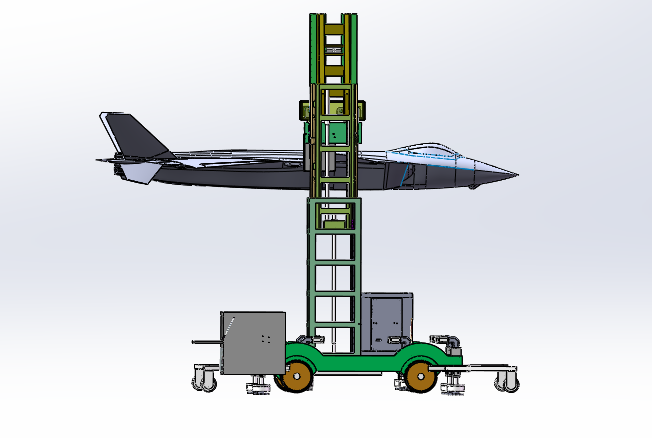

室外整機或局部目標RCS測試應用
技術指標
參數名稱
技術指標
頻率範圍
1GHz～20GHz/40GHz（可擴頻到750GHz）
測量方式
準單站、雙站、多發多收
信號體製
連續波、脈衝、調頻連續波（定製）
極化方式
HH、VV、HV、VH
成像方式
一維、二維、三維成像
運動模式
一維方位掃描、平麵掃描、柱麵掃描等
峰值發射功率
優於+10dBm（典型值，不包括功率放大器）
接收靈敏度
優於-110dBm@1Hz IFBW（典型值，不包括低噪聲放大器）
支持校準件
金屬球、金屬平板、金屬圓柱、RCS值已標定的可供比較的實物
電源
220Vac±10%；50Hz±5%
功耗
＜3000W
結構形式
1.6米標準機櫃（不含機械掃描設備與天線）
外形尺寸
寬×高×深=（600±4）mm×（1600±4）mm×（800±4）mm（不含底部腳輪）
訂貨信息
● 標配注1
序號
名稱
廠家型號
數量
1 矢量網絡分析儀
中電科污草莓樱桃丝瓜秋葵榴莲黄瓜白狐科技股份有限公司
3674/3672/3671係列
1台
2 標準天線
各頻段各1套
3 主控計算機及打印機
1套
4 係統控製及分析軟件
1套
5 係統機櫃
根據用戶要求配置
1個
6 係統連接電纜
根據用戶要求配置
1套
7 轉台及控製器
根據用戶要求配置
1套
8 掃描架及控製器
根據用戶要求配置
1套
9 用戶手冊
1套
10 質量檢驗合格證
1個
● 選配注1
9110-001近場測試選件
1套
9110-002擴頻測試選件
1套
9110-003功率放大器選件
1套
9110-004低噪聲放大器選件
1套
9110-005 RCS校準件套裝選件
1套
9110-006 局部散射特性快速成像套裝選件
1套
9110-007 毫米波太赫茲高分辨率成像套裝選件
1套
注1：係統配置需依據客戶需求確定具體清單，詳情請谘詢技術工程師。
-
-
