解決方案

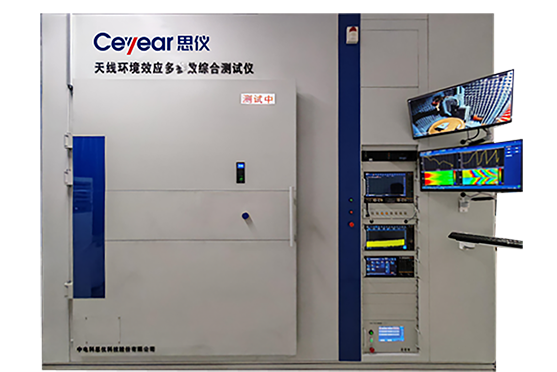

天線環境效應多參數綜合測試解決方案
-
方案概述
天線環境效應多參數綜合測試解決方案：可構建溫度環境-40℃～100℃，濕度環境最大98%RH，頻率範圍覆蓋8GHz～110GHz，具有環境範圍廣，頻率覆蓋範圍寬、動態範圍大、結構緊湊、測試參數全麵等特點。環境效應測試解決方案采用通用化、模塊化設計思想，以電科污草莓樱桃丝瓜秋葵榴莲黄瓜白狐高性能設備為核心，具有在設定環境效應下的天線基本參數，通信傳輸能力等多種參數測量功能，可用於衛星通信天線、5G/6G 通信 MIMO天線、相控陣雷達天線等電子裝備天線應用於變環境條件的性能參數測試分析。
-
-
功能特點
-
主要特點
l 變溫環境構建與精確控製
l 寬頻帶分布式模塊化信號發生與多通道接收
l 測試對象寬溫低損耗夾持
l 變溫環境測試誤差修正與校準高效
l 快速數據分析與友好人機界麵展示
-
高精度、寬範圍變溫變濕環境
具備高精度，寬範圍溫度及濕度環境構建模式，可構造穩定多樣的溫濕度組合。
-
強大的數據分析功能
數據分析軟件具備球麵近遠場變換功能，能夠根據測試方向圖分析各種極化形式天線的增益、方向性、波束最大點位置、波束指向、副瓣電平和位置、波束寬度、交叉極化等參數；能夠實現多文件比較分析；能夠進行用戶自定義特殊參數的計算；能夠自動生成報表並按需打印。
-

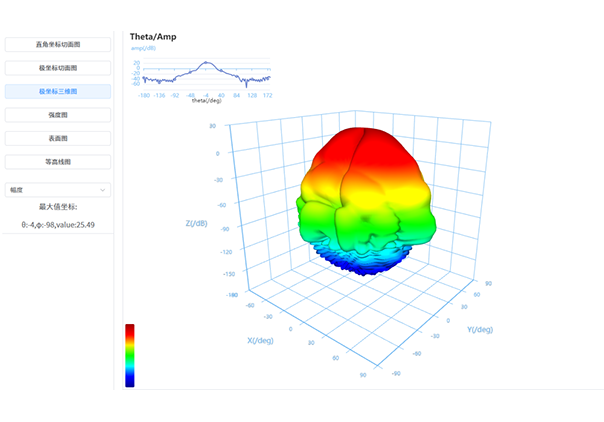

豐富的效果顯示
提供了多種繪圖選項，使顯示更直觀，滿足用戶不同關注細節的顯示需求。
-
-
典型應用
主要功能
l 遠場法：增益、副瓣電平、主切麵方向圖、立體方向圖、波束寬度等測試。
l 球麵近場法：增益、副瓣電平、主切麵方向圖、立體方向圖、波束寬度測試。
l 變溫範圍：-40℃～+100℃。
l 變濕範圍：20.0%RH～98.0%RH。
技術規範
參數名稱
單位
技術指標
頻率範圍
GHz
8～110
最大分析帶寬
GHz
2
變溫範圍
℃
-40～+100
溫控精度
℃
2
溫控步進
℃
1
濕度範圍
%RH
20～98
濕度控製精度
%RH
4
訂貨信息
● 標配注1
序號
名稱
廠家型號
數量
1
矢量網絡分析儀
中電科污草莓樱桃丝瓜秋葵榴莲黄瓜白狐科技股份有限公司
3674/3672/3671係列
1台
2
收發模塊
中電科污草莓樱桃丝瓜秋葵榴莲黄瓜白狐科技股份有限公司
2台
3
校準件
中電科思儀科技股份有限公司
根據頻段配置
1套
4
標準增益喇叭天線
中電科污草莓樱桃丝瓜秋葵榴莲黄瓜白狐科技股份有限公司
根據頻段配置
2支
5
工控機
/
1套
6
定製測試環境
（微波暗室、高低溫環境以及機械設備）
中電科污草莓樱桃丝瓜秋葵榴莲黄瓜白狐科技股份有限公司
1套
7
係統集成
中電科污草莓樱桃丝瓜秋葵榴莲黄瓜白狐科技股份有限公
1套
8
係統軟件
中電科污草莓樱桃丝瓜秋葵榴莲黄瓜白狐科技股份有限公司
1套
● 選配注1
擴頻測試選件
1套
溫控測試選件
1套
以及其他定製化要求
1套
注1：係統配置需依據客戶需求確定具體清單，詳情請谘詢技術工程師。
-
-
