方案概述

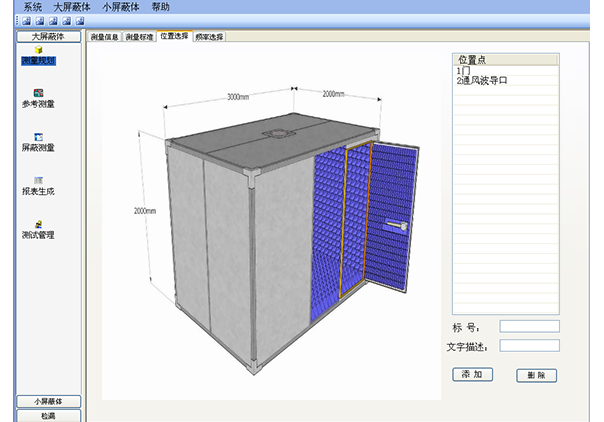

電磁屏蔽體屏蔽效能檢測係統主要用於電磁屏蔽體的設計、生產和使用，對其屏蔽效能進行定標測量和符合性檢測，是保證電磁信息安全和電磁兼容性的重要設備。電磁屏蔽體屏蔽效能檢測係統的產品性能符合GB/T12190-2021、GJB5792A-2021中對屏蔽體屏蔽效能的檢測要求，可根據標準規範進行屏蔽體屏蔽效能的測試計量。係統具有自動測試功能，能進行測試規劃、測試流程控製、自動生成測試報告、測試數據管理分析、測試資源管理、遠程控製和測試結果瀏覽；便於攜帶、運輸和快速安裝組合使用；具有較高的集成度和可靠性。
-
-
功能特點
-
功能特點
l 檢測頻率範圍覆蓋 9kHz～50GHz頻段，具備列表掃描功能和掃頻測試功能
l 最大測量動態範圍優於140dB
l 測試係統集成度高，易於現場搭建、撤收，適於現場測試
l 立足國產設備，結合自研測試軟件
l 具有屏蔽效能測試流程自動執行能力
l 具有測試結果自動報表功能
l 具有曆史數據查詢功能
-
-
典型應用
l 屏蔽室、屏蔽艙的屏蔽效能測量和標準符合性檢測。
l 會議室、計算機房、微波暗室、屏蔽室、設備方艙、吊艙等的現場電磁輻射檢測。
l 屏蔽室、屏蔽艙的科研、生產測量和維護。
技術規範
參數名稱
技術指標
檢測頻率範圍
9kHz～50GHz
屏蔽效能檢測能力
≥100dB （@14kHz）
≥120dB （@100kHz）
≥130dB （@300kHz）
≥130dB （@1MHz）
≥130dB （@30MHz～10GHz）
≥120dB （@10GHz～18GHz）
≥110dB （@26GHz）
≥105dB （@38GHz）
≥100dB （@50GHz）
電源
220V±10%，50Hz±5%
環境適應性
工作溫度 0℃～40℃
非工作溫度 -20℃～+55℃
外形尺寸（寬×高×深）
426mm×133mm×510mm（信號發生設備）
426mm×177mm×500mm（信號接收設備）
訂貨信息
項目
名稱
數量
標配
信號發生設備
1台
信號接收設備
1台
發射天線
1套
接收天線
1套
係統控製軟件
1套
三腳架
2個
選配
大功率衰減器
1個
光纖轉換器
2個
-
-
