方案概述
中電科污草莓樱桃丝瓜秋葵榴莲黄瓜白狐科技股份有限公司針對多通道無源組件測試端口數目多、測試人員受限於儀器測試端口數量，導致測試效率低，測試速度難以提升，測試人員工作陷入重複地獄一係列痛點，通過深入研究，推出的桌麵式的無源組件自動測試解決方案，該方案通過開關矩陣實現通道自動切換，操作員界麵一鍵化操作，一次插拔完成整個組件測試，顯著提高了測試效率。
-
-
功能特點
-
主要解決的測試難點
l 多通道無源組件被測端口數量一般遠多於測試儀器端口，測試過程中需要頻繁的換接測試電纜→多通道無源組件被測端口；
l 多通道無源組件每個通道測試結果均需手動記錄或保存源測試數據，當測試通道較多時，工作量倍增；
l 特別是功分器類產品測試過程中需在非測試端口接入負載，切換測試端口時又需變換負載接入端口。
-
主要功能
l 具備等分功分器、不等分功分器、移相功分器等功分器及其他類型多通道無源組件的自動測試功能，可通過定製開關矩陣拓撲結構以滿足測試要求
l 具備插損、駐波比、相位/相位一致性、幅度一致性、隔離度等指標測試功能
l 具備測試結果自動保存功能
l 具備測試儀器源測試數據文件自動保存功能，支持的源數據文件格式有PRN文件、SNP文件、圖片文件等
l 具備測試結果全頻段數據圖形化回放功能
l 具備測試結果頻點數據查詢功能
l 具備測試結果閾值自動合格判斷功能
l 具備測試結果報告生成功能
l 具備單步/連續兩種測試模式
-
主要特點
l 桌麵式結構，人機交互友善
l 開關矩陣通道與其連接電纜自動解嵌
l 開關矩陣內嵌負載
l 高兼容性
-
桌麵式結構，人機交互友善

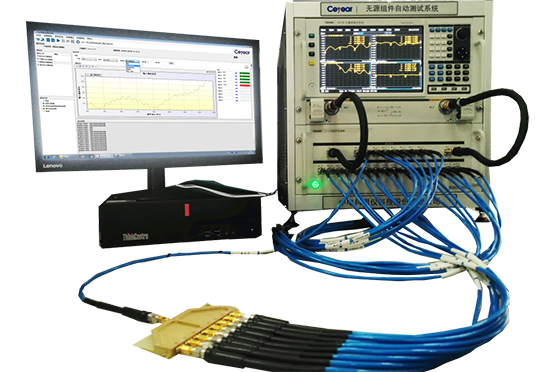

方案主要由矢量網絡分析儀、開關矩陣和控製計算機組成，采用桌麵式機櫃安裝，可直接融入產線，帶給用戶舒服的使用和觀察交互。
-
開關矩陣通道與其連接電纜自動解嵌
使用時僅需在矢量網絡分析儀端完成雙端口校準，測試端麵通過加載測試通道S參數自動延伸到每個被測件端口連接麵，減少通道校準時間，同時具備高測量精度。
-
開關矩陣內嵌負載
如被測件中含功分器類產品，開關矩陣內部微波開關可配置內置負載，測試過程中由軟件控製被測功分器非測試端口連接的微波開關切換到負載狀態，無需手動介入。
-
兼容度高
軟件設計中抽象多種類型無源組件的公共特性建立軟件被測對象，非綁定具體類型的被測件，充分發揮了方案配置硬件的功能，可以兼容多種類型的無源組件的自動測試。
-
方案架構
方案采用LAN總線作為控製的主體控製總線，配置主控機，通過組建局域網絡實現對矢量網絡分析儀、開關矩陣的控製。采用桌麵式結構布局，用戶無需進行專門改造，便可快速融入到現有產線。

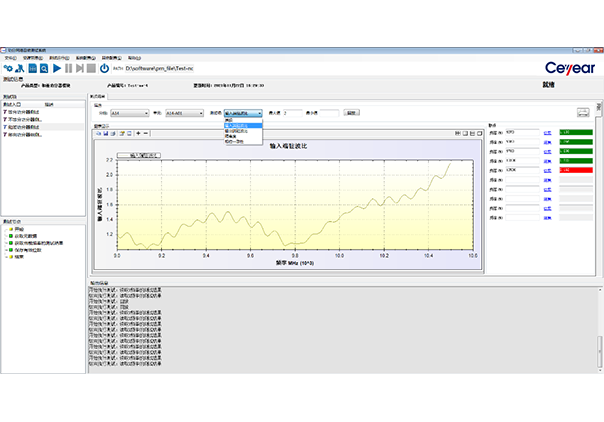

自動測試軟件支持用戶一鍵式測試，綜合了被測多通道無源組件信息管理、測試應用執行、測試數據圖形化回放、測試數據點頻查詢、定製報表生成等多功能於一體，提供單步測試/連續測試模式，旨在提高測試效率，給予用戶良好的使用體驗。
-
-
典型應用
應用場景
可應用於無源類功分器微波器件的S參數指標的自動測試，兼容單輸入多輸出類功分器、多輸入多輸出類功分器測試。尤擅長固定端口數目下，有多種組合通道的功分器測試效率的提高，可應用於大批量重複無源功分器的流水線測試。
技術規範
參數名稱
技術指標
頻率範圍
DC～67GHz
供電電源
220（1±10%）Vac ，50（1±5%）Hz
訂貨信息
名稱
數量
備注
硬件
控製計算機
1台
安裝並運行測試軟件
矢量網絡分析儀
1台
S參數測試
開關矩陣
1台
自動切換通道
軟件
多通道無源組件自動測試軟件
1套
S參數測試數據采集、數據圖形化回放、報表生成等功能
-
-
