同軸開關
旁路開關
高可靠性
良好的插損重複性
高隔離度
使用壽命＞100萬次
-
配置選件
-
獲取報價
-
-
技術指標
-
訂購信息
-
資料庫

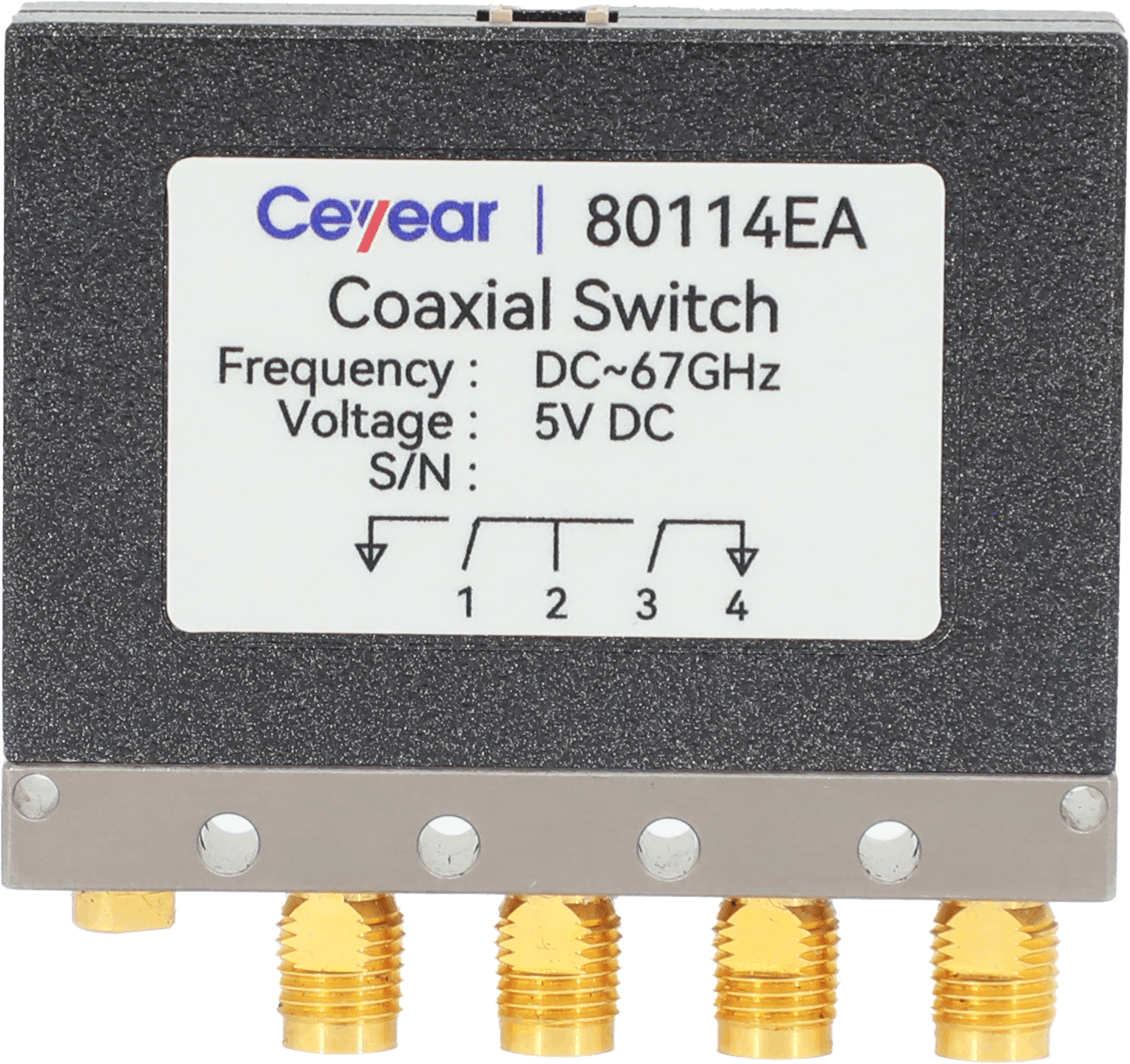

旁路開關（端接負載、自保持、TTL控製）
型號 | 80110A | 80110DA | 80114EA |
名稱 | 同軸開關 | 同軸開關 | 同軸開關 |
類型 | 旁路開關 | 旁路開關 | 旁路開關 |
頻率範圍（GHz） | DC～26.5 | DC～50 | DC～67 |
駐波比(Max) | 1.20(DC～4GHz) 1.30(4～12.4GHz) 1.50(12.4～26.5GHz) | 1.25(DC～10GHz) 1.50(10～20GHz) 1.80(20～50GHz) | 1.25(DC～10GHz) 1.50(10～20GHz) 1.90(20～67GHz) |
插入損耗 （dB Max） | 0.20(DC～4GHz) 0.30(4～12.4GHz) 0.60(12.4～26.5GHz) | 0.60(DC～10GHz) 0.80(10～20GHz) 1.00(20～50GHz) | 0.60(DC～10GHz) 0.80(10～20GHz) 1.50(20～67GHz) |
隔離度 （dB Min） | 60(DC～26.5GHz) | 85(DC～10GHz) 77(10～20GHz) 70(20～50GHz) | 85(DC～10GHz) 77(10～20GHz) 70(20～67GHz) |
承受功率 （連續波W Max） | 40 (DC～12.4GHz) 20(12.4～26.5GHz) | 20(DC～10GHz) 5(10～20GHz) 2(20～50GHz) | 15(DC～10GHz) 5(10～20GHz) 1(20～67GHz) |
切換時間 (ms Max) | 15，常溫 | 15，常溫 | 15，常溫 |
重複性 （dB Max） | 0.05 | 0.1 | 0.3 |
壽命 (萬次 Min） | 100 | 100 | 100 |
接口形式 | SMA（f） | 2.4mm（f） | 1.85mm（f） |
有無負載 | 有負載 | ||
直流驅動 電壓(V) | +4.8～+6（額定值+5V） | ||
直流驅動 電流(±10%mA) | 860（+5V，常溫） | ||
繼電器結構 | 自保持 | ||
控製方式 | TTL低 | ||
