係列化開關矩陣
-
方案概述
係列化開關矩陣是提高被測件測試效率、實現自動化測試的核心設備，是基於標準控製平台可進行定製化設計的產品。係列化開關矩陣工作頻率範圍覆蓋DC~67GHz，可通過LAN、GPIB、RS232和USB-B等標準控製接口，支持客戶端、Web頁麵、驅動庫等多種便捷的控製方式，提高開關矩陣使用靈活性，能夠滿足TR組件、放大器、開關等多種射頻微波類產品與測試設備間通道快速切換和通道狀態控製的需求，為自動測試係統的搭建提供強有力的支持。
-
-
功能特點
-
DC~67GHz全頻段覆蓋
覆蓋DC~18GHz/26.5GHz/40GHz/50GHz/67GHz等頻段，滿足不同工作頻率的被測件自動測試要求。
-
優異的通道間隔離度
通道間隔離度達到DC~26.5GHz ≥75dB、26.5GHz~50GHz ≥70dB、50GHz~67GHz ≥65dB，減小測試過程中通道間的信號的串擾，減小開關矩陣引入的係統測量不確定度。
-
良好的指標穩定性
微波器部件之間通過半剛性電纜連接，其塑形特性可保證開關矩陣在較長的時間周期內具有良好的指標穩定性，減少自動測試係統校準頻次，提高測試效率。
-
自由定製的通道拓撲
根據測試需求定製化設計通道拓撲結構，使開關矩陣在滿足自動測試的基礎上優化端口駐波比、通道插損等指標，減小開關矩陣引入的係統測量不確定度。
-

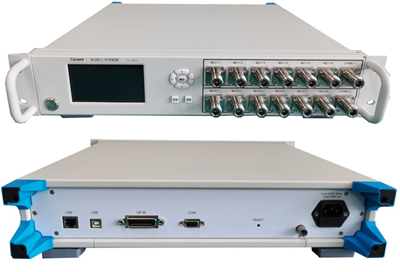

靈活多樣的遠程控製
配置有LAN、GPIB、RS232、USB-B等標準總線接口，支持TCP/IP、HTTP、IEEE488.2、USB-TMC等控製協議，滿足不同測試場景下的控製需求。

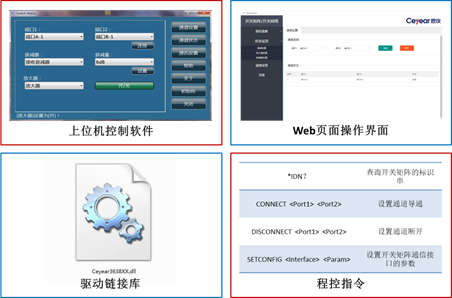

配套軟件上位機控製軟件、Web頁麵操作界麵和符合IVI-C標準的驅動鏈接庫，並提供程控指令，在滿足自動測試係統控製的基礎上提供多種獨立遠程控製方式，為係統的搭建、狀態檢查提供便捷的控製方式。
-
便捷的本地顯示控製（選配）
若有本地操作、通道狀態查看需求，可選配按鍵和觸顯一體的液晶顯示。
-
-
典型應用

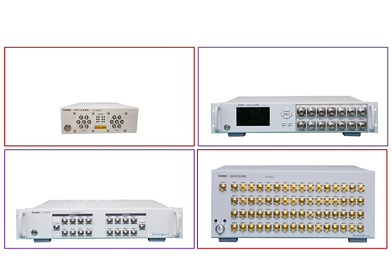

應用及示例

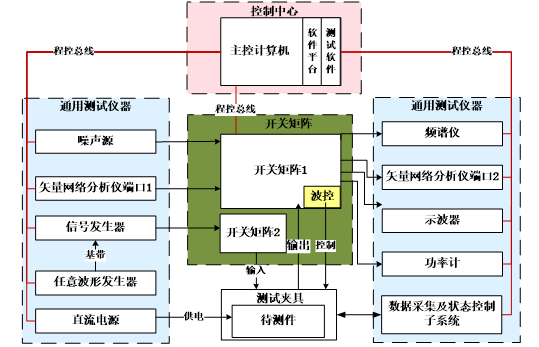

開關矩陣可用於自動測試係統的微波通道自動切換、微波通道幅相狀態控製和被測件狀態控製，在微波組件自動測試、天線自動測試和頻譜監測等領域均有廣泛應用。
技術規範
參數名稱
技術指標
型號
3638CJ
3638CK
3638ED
3638FD
頻率範圍
DC~18GHz
DC~18GHz
DC~26.5GHz
DC~40GHz
通道配置
2路1選6
1選20
2路1選16
1選32
端口駐波比
≤1.70:1
≤1.70:1
≤1.80:1
≤2.30:1
通道插損
≤7.00dB
≤7.00dB
≤6.00dB
≤8.00dB
通道間隔離度
≥75dB
≥75 dB
≥75 dB
≥70dB
最大承受功率
1W
1W
1W
1W
接口形式
N型-K
N型-K
3.5mm-K
2.92mm-K
外形尺寸
2U
3U
4U
4U
寬
482.6±2
482.6±2
482.6±2
482.6±2
高
88±2
132±2
177±2
177±2
深
400±2
450±2
550±2
550±2
屏幕
有
有
無
無
電源
220（1±10%）VAC，50（1±5%）Hz
功耗
≤100W
環境適應性
-
*備注：上表所列為典型產品，端口駐波比、通道插損等指標根據通道拓撲結構調整，表中所列外形尺寸為典型外形尺寸，需根據設計需求調整
訂貨信息
名稱
數量
備注
開關矩陣
1
三芯電源線
1
產品合格證
1
紙質
用戶說明書
1
紙質
-
-
