產品綜述

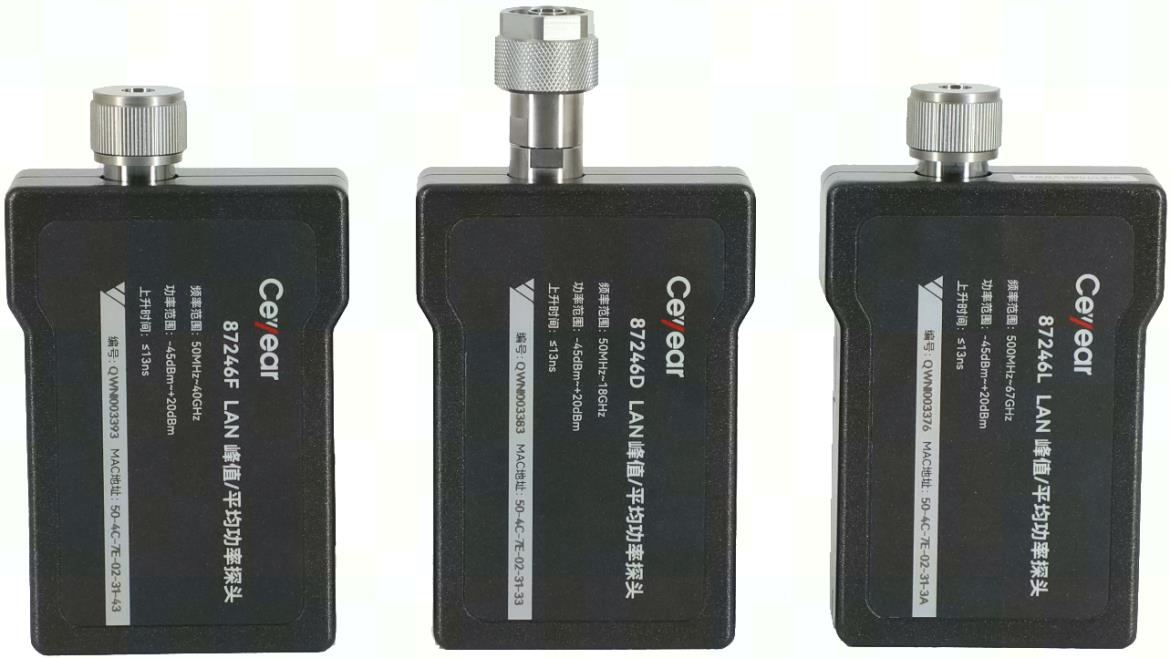

87246D/F/L LAN峰值/平均功率探頭是一款基於LAN接口的二極管檢波式寬帶功率測量儀器，可實現平均功率測量、脈衝功率測量和CCDF統計測量分析。頻率範圍覆蓋50MHz～67GHz，最高功率測量準確度可達±0.2dB，視頻帶寬≥30MHz，上升/下降時間≤13ns。本產品體積小、重量輕、可配接到計算機使用，能靈活擴展電子測量儀器和測試係統的功率測量功能，適用於外場測試、生產線測試和係統集成。
注意：LAN平均功率探頭必須連接到PoE接口實現供電和通信，推薦采購本產品選件PoE交換機使用。
功能特點
-
遠距離功率測量
87246係列通過連接PoE接口，可以實現長達60米的遠程功率監測。
-
頻率高達67GHz
87246係列頻率範圍覆蓋50MHz～67GHz，可以完成絕大多數同軸頻段產品開發、生產、安裝和維護中的峰值功率測量。
-
優異的動態範圍和準確度
87246係列具有低至-45dBm的平均功率測量和-35dBm的脈衝包絡測量，功率測量準確度可達±0.2dB。支持僅平均模式下的外部觸發，通過調整孔徑大小和觸發延遲，用戶可以選擇測量波形的任一部分。該功能不需要跡線顯示，即可提供低至-45dBm的脈衝功率測量。
-
快速上升時間和下降時間
87246係列可以準確測量脈衝信號的輸出功率和時間參數。87246係列具有最大30MHz的視頻帶寬和13ns的上升/下降時間，可以測量脈寬50ns的脈衝信號。
-
內部校零功能
87246係列通過內部開關電路，可以在連接到被測設備時對功率探頭進行內部校零。因此可以加快測量速度，減少連接器的磨損，降低測量不確定度。
-
觸發輸入功能
87246係列具有內置觸發輸入功能，可通過標配觸發電纜將來自信號源或待測設備的外部觸發信號連接到功率探頭，從而能夠精確的觸發接近信號噪聲下限的小信號。
-
自動測量功能
自動測量功能可以幫助用戶在脈衝調製信號測量時一鍵獲取測量結果。自動測量功能測量參數包括16種脈衝功率和時間參數。
功率參數：峰值功率、最小功率、平均功率、頂部功率、底部功率、峰均比、過衝、脈衝頂降。
時間參數：脈衝寬度、脈衝周期、脈衝頻率、邊沿延時、上升時間、下降時間、占空比、關閉時間。
-
優異的測量速度
87246係列在緩衝模式下測量速度可達每秒50000次讀數。
-
內置無線預置等
利用預置功能，可以直接調用對GSM900、EDGE，NADC、iDEN、Bluetooth、CDMAOne、CDMA2000等23種常見無線通信格式等的測量設置，減少用戶設置時間。
-
外觸發緩衝測量
該方式是一種非常高效的測量模式，可以根據測試需求自定義測量序列，測量結果被實時緩存，完成整個測量序列後可讀取全部測量結果。
該模式通常用於：功率掃描測量；步進掃頻測量；基於通信信號時隙和幀結構的列表測量。
該測量模式通過硬件握手的方式和被測設備建立連接，保證87246係列可以快速地執行自定義序列的每一次測量，在測量點數急劇增加時，可以大大縮短測量時間，提高測量效率。
-
結構小巧便於攜帶
87246係列LAN平均功率探頭可手持操作，重量不超過0.5kg，便於隨身攜帶。
可拖動左右查看列表全部
|
型號 |
重量 |
功耗 |
溫度範圍 |
掃描模式 |
掃描駐留時間 |
