產品綜述

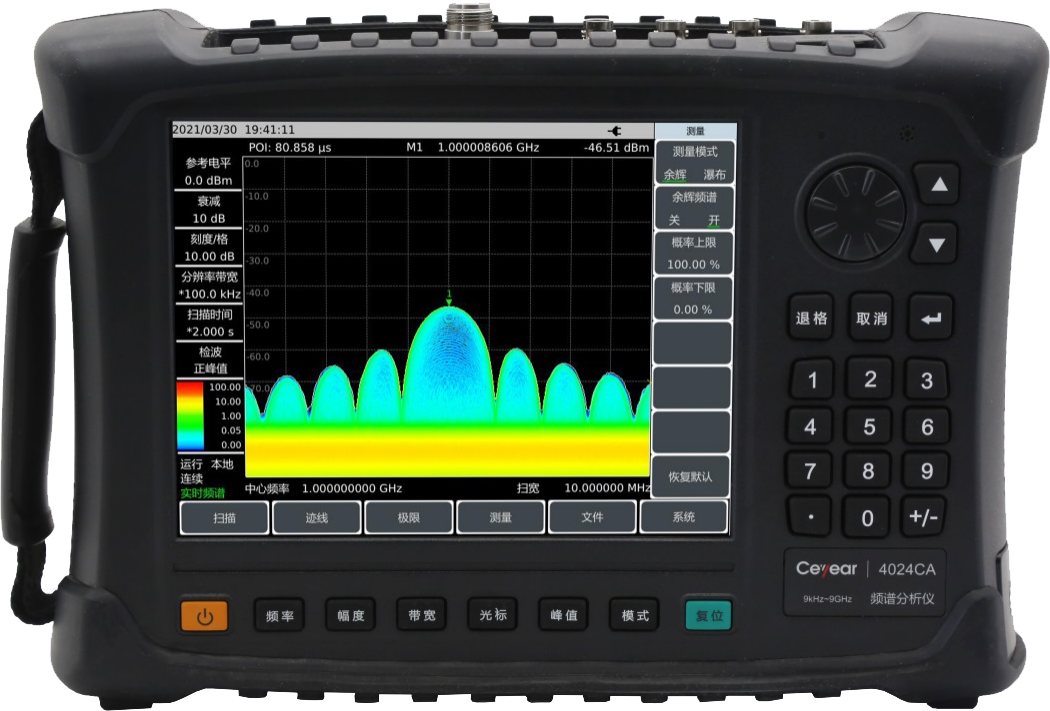

4024CA頻譜分析儀是一款專為外場測試而設計的大寬帶手持式實時頻譜分析儀，最大實時分析帶寬達到120MHz，具有實時頻譜分析、5G NR解調分析、LTE FDD/TDD解調分析、GSM/EDGE解調分析、定向分析等多種測量功能模式以及場強測量、通道功率、占用帶寬、鄰道功率、音頻解調、諧波失真、頻譜發射模板/雜散發射模板、室內/室外地圖測量等多種智能測量功能，采用8.4寸大屏幕液晶及電容觸摸屏一體化設計方便用戶操作，結構形式采用手持式機箱，體積小、重量輕、供電靈活、便於機動，極其適合現場使用。
4024CA頻譜分析儀可應用於移動通信、無線通信、衛星通信等設備的現場調試與安裝維護、無線通信信號解調分析、幹擾源測向與地圖定位、寬帶調製或瞬變信號的測試分析等領域，可為用戶的外場頻譜測試提供比較完善的解決方案。
主要特點
頻率覆蓋範圍：9kHz~9GHz
全頻段前置放大器：標準配置
優異的射頻性能指標
顯示平均噪聲電平：可達-163dBm@1Hz RBW（典型值）
相位噪聲：-115dBc/Hz@100kHz頻偏@1GHz載波（典型值）
輸入三階截獲點：+13dBm（典型值）
幅度準確度：±1.3dB
實時頻譜分析功能
支持數字餘輝頻譜和瀑布圖兩種顯示模式
最大實時分析帶寬：120MHz
最小100%POI捕獲時間：5.8μs
分辨率帶寬：1Hz～10MHz（1-3倍步進），20MHz
512M大容量IQ數據捕獲功能
多種測量功能模式：頻譜分析、幹擾分析（瀑布圖、RSSI）、實時頻譜分析、定向分析（直接查找、水平掃描、地圖定位）、5G NR解調分析、LTE FDD/TDD解調分析、GSM/EDGE解調分析等
多種智能測量功能：場強測量、通道功率、占用帶寬、鄰道功率、音頻解調、諧波失真、頻譜發射模板/雜散發射模板、室內/室外地圖測量等，支持GPS/北鬥定位及對機內晶振的頻率馴服校準功能

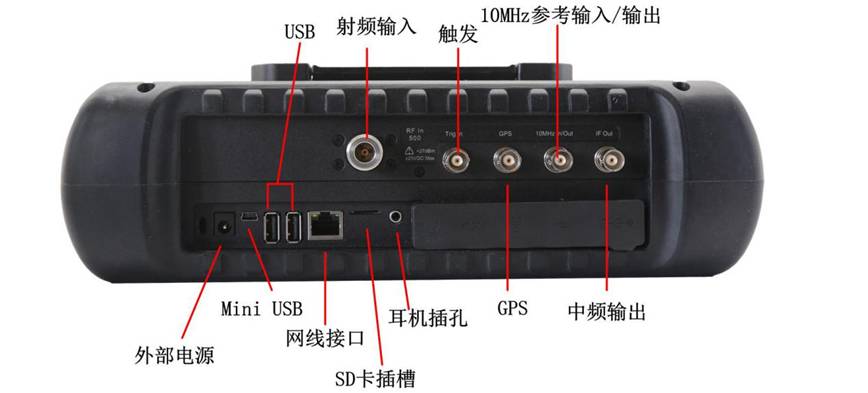

多樣的輔助測試接口：10MHz參考輸入輸出接口、GPS天線接口、零掃寬中頻輸出接口、外觸發輸入接口等
方便快捷的用戶操作體驗：8.4寸大屏幕高亮液晶以及大字體顯示、便捷的電容觸摸屏操作、液晶與觸摸屏一體化設計、多種顯示模式等
工作溫度範圍為-10℃～50℃
可通過電池或適配器供電
功能特點
-
豐富的測量功能模式選件

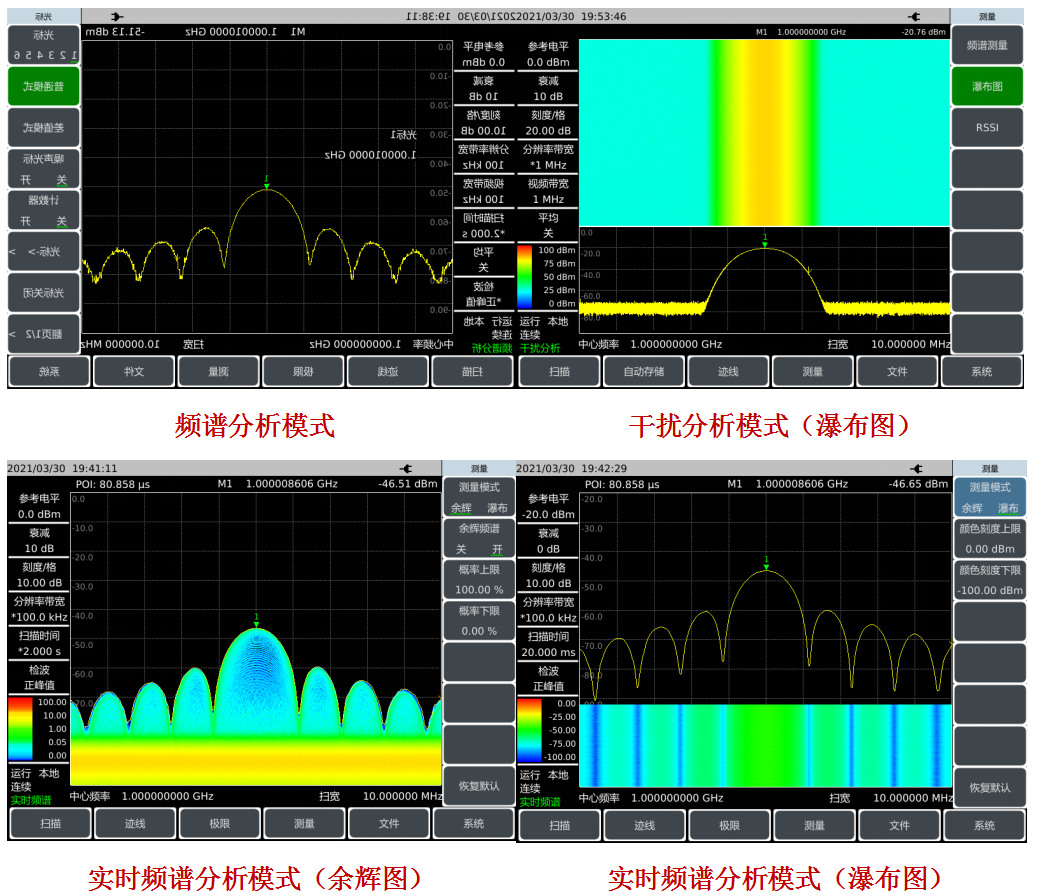

頻譜分析模式
幹擾分析模式
實時頻譜分析模式
-
豐富的測量功能模式選件

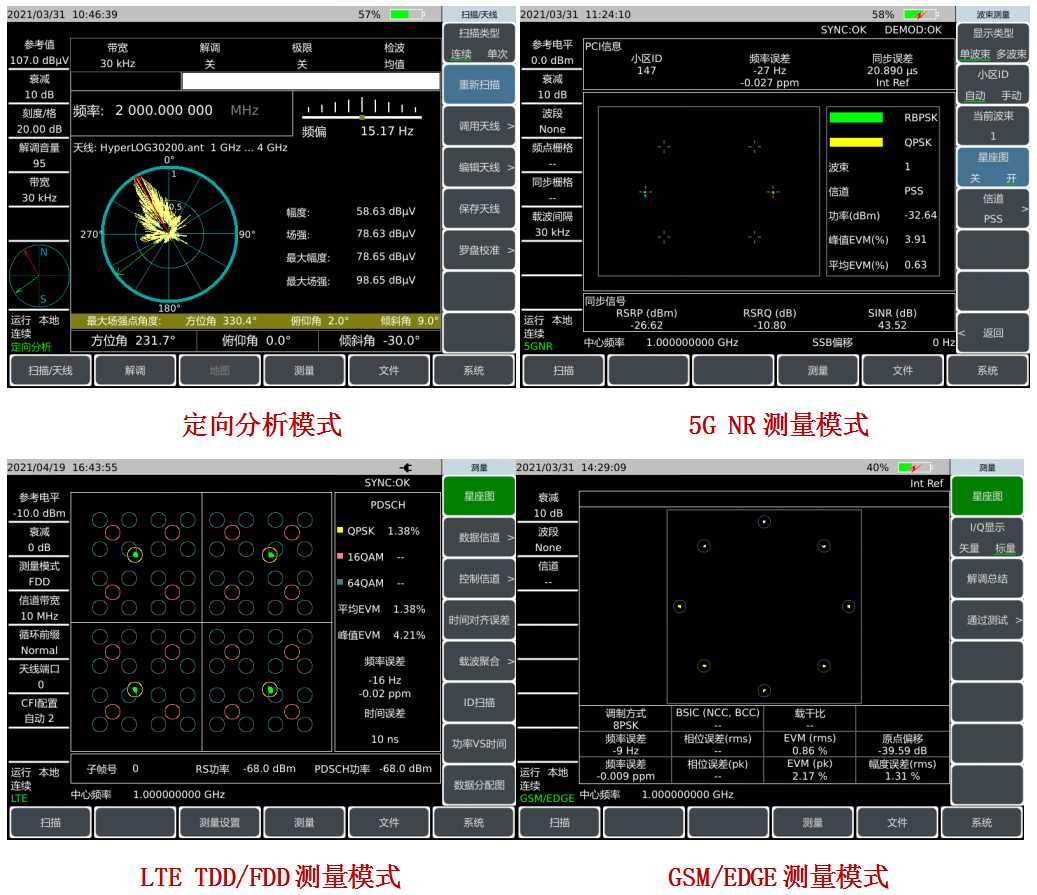

定向分析模式
5G NR測量模式
LTE TDD/FDD測量模式
GSM/EDGE測量模式
-
全麵的智能測量功能

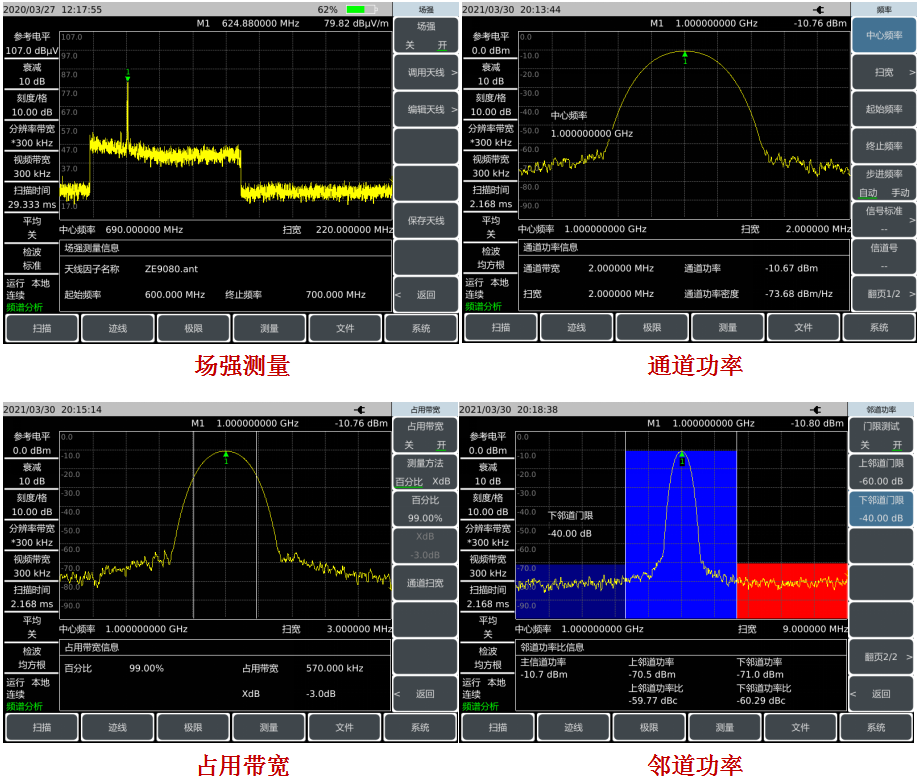

場強測量
通道功率
占用帶寬
臨道功率
-
全麵的智能測量功能

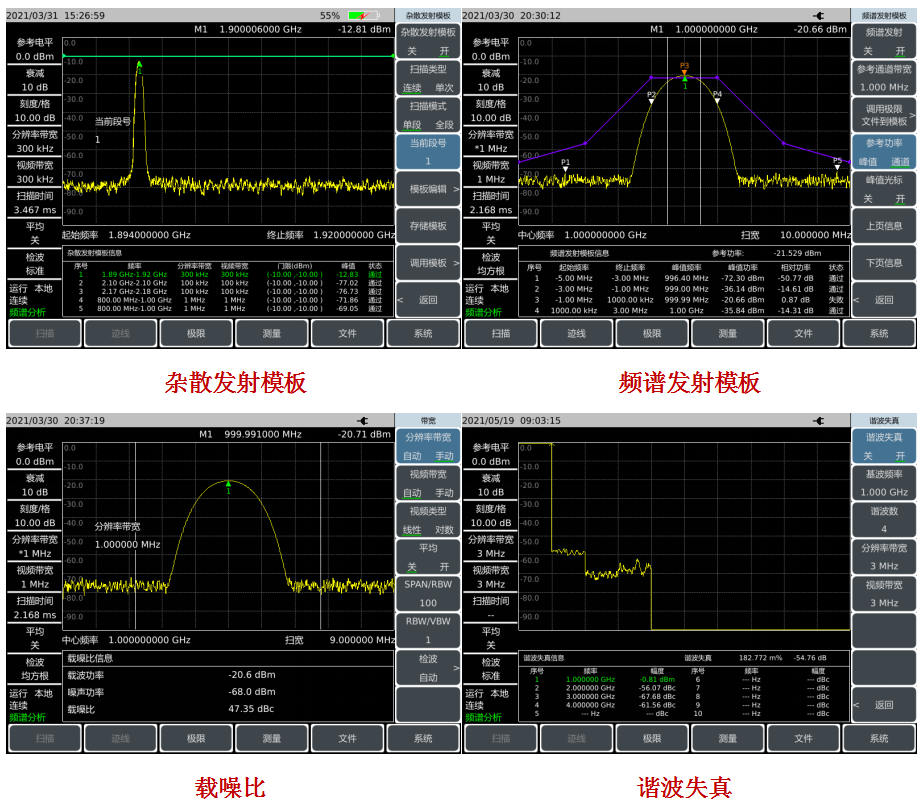

雜散發射模板
頻譜發射模板
載噪比
諧波失真
-
全麵的智能測量功能

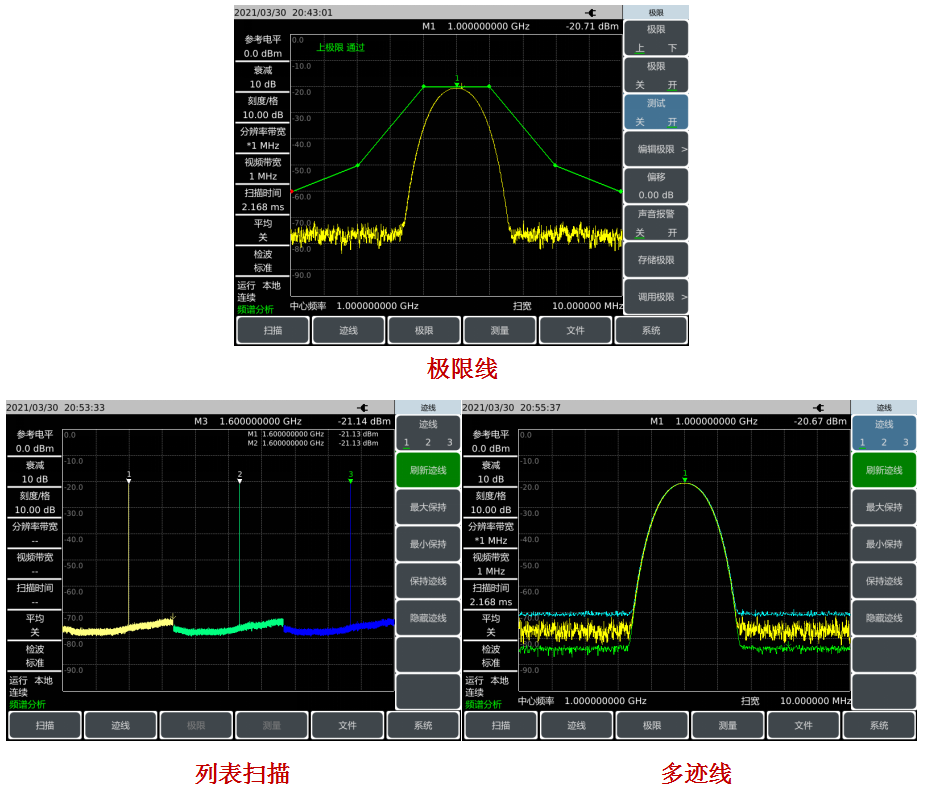

極限線
列表掃描
多跡線
-
多樣的輔助測試接口
-
方便快捷的用戶操作體驗
一鍵式快速測量
狀態及數據存儲調用功能
8.4寸液晶與電容觸摸屏一體化設計，更小的透光折射率，更清晰的顯示體驗
便捷的電容觸摸屏操作特性

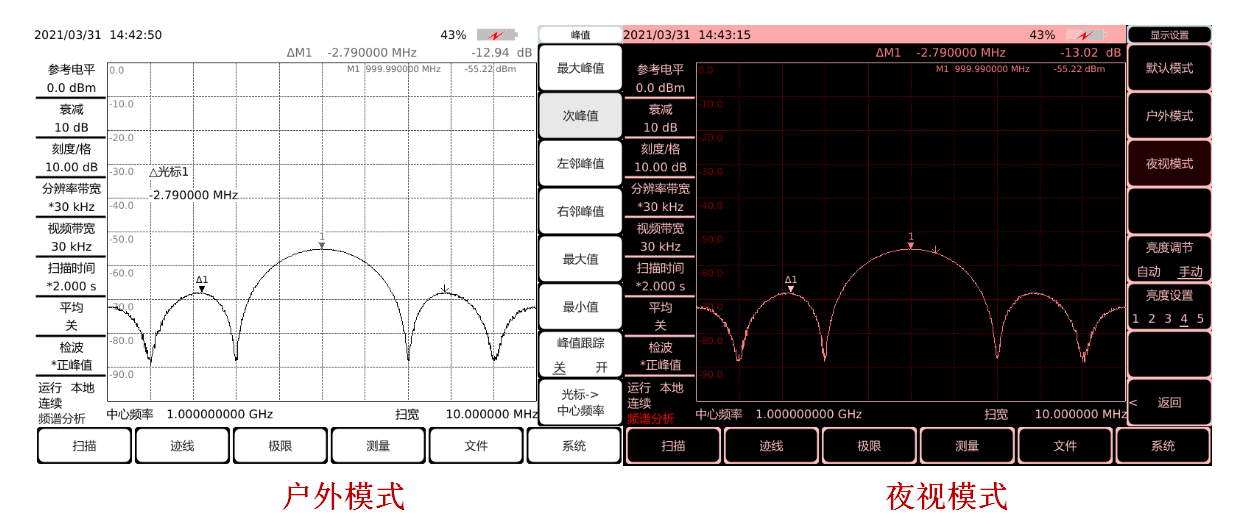

多種顯示模式，戶外強光、夜視等環境下可獲得更好的體驗
背光按鍵
可拖動左右查看列表全部
|
